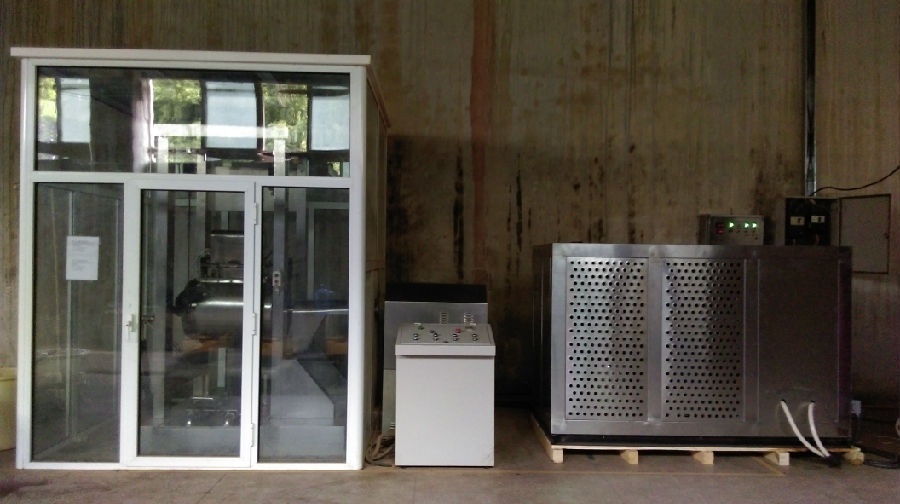

XDW-F100C低溫超微粉碎機

型號

項目

XDW-F100 C

主機係統

功率KW

15kw（電壓：380V（三相））安徽皖南電機

主軸承

進口NSK

主體(ti) 結構

鋼絲(si) 繩懸掛式翻轉

主體(ti) 框架

全不鏽鋼

外觀

全不鏽鋼外觀

磨筒與(yu) 輔助裝置

磨筒

圓弧型（容積100升）

磨筒壁厚

1 8 mm

翻轉限位

縱向＋橫向限位

翻轉機構

新式單輥、電磁製動定位

舉(ju) 升機構

封閉螺旋雙筒抬升機構

磨介材質

食品藥品級304不鏽鋼

介質尺寸

直徑 20 ×400mm

研磨方式

振動式

料盒連接

雙連杆快開裝置（附專(zhuan) 用扳手）

料盒裝卸

手動裝卸

料筒

2隻

料盒容積

30L

冷卻係統

冷卻連接

懸掛式短連接

冷卻連接方式

橡膠軟管 +保溫管連接

水套

全水套（外＋內(nei) ＋雙側(ce) 壁水套）

低溫配置

30P製冷機

低溫度(可調)

-10 ～- 35 ℃

外形尺寸( m m)

2500 × 1350 × 1450

重量（kg）

1500

輸入總 功率 KW

22

名義(yi) 製冷量 KW

65.6

電壓 V

三相四線 380 V

壓縮機

意大利富士豪

水泵

德國威樂(le)

自吸泵

利歐

工作方式

全封閉

儲(chu) 液桶

容積約320L，不鏽鋼材質，帶保溫

防凍液

主要成分為(wei) 乙二醇

製冷劑

404A

循環水管徑

外徑20mm

整體(ti) 外觀

全不鏽鋼外殼

電控櫃

主機控製，製冷溫度可自由控製，在設定範圍內(nei) 可自動開、停機。

連接線

免費提供控製櫃至冷凍機電源及控製連接線（建議 10米內(nei) ）

主要部件配置明細

吸風式冷凝器； 30匹 板式換熱器；風機 4 台；電磁閥：美國艾口；膨脹閥：法國丹佛斯；氣分：天津；可拆式過濾筒：天津 ; 視液鏡：丹佛斯； 係統具備: 高低壓保護、模塊保護、熱 過載保護等

配套方式

與(yu) XDW-F100或與(yu) XDW-L100型係列及大型主機配套

放置地點

車間中央空調房或室外搭棚

電器控製

重要元件由引進技術生產(chan) ,其餘(yu) 國產(chan) 件.

其他參數

隔音罩

加重鋁合金框架，雙層中空鋼化玻璃

外型尺寸 (mm)

主 機: L 3200 ×W2300×H28 1 0 製冷機： 2500 × 1350 × 1450

重量(KG)

主機:2750Kg 製冷機：1500

放置車間

10(30)萬(wan) 級GMP車間

設備技術

1 、全密閉不分級技術：為(wei) 保存藥效成份而采用的全密閉多磨不篩技術，有效避免產(chan) 生藥效成份偏析和損失、因粉塵溢出而汙染環境等現象。

2 、壓縮式微粉碎技術：為(wei) 提高粉碎效率和效果，運用高速撞擊力和剪切力，使物料在磨筒內(nei) 受到介質的擠壓、揉捏和撕裂作用，大地縮短粉碎時間，提高了粉碎效率；同時因物料呈流態化且每一顆粒具有相同的受力狀態，其自有粘性作用可使成品形成分散均勻和精密複合化的微粒子團，增加密實度和提高生物利用度，提高微粉碎效果和技術。

3 、動態優(you) 化技術：按物料的不同特性，在提高微粉碎效率和效果的同時，進行佳優(you) 化適配的技術。

4 、機電一體(ti) 化技術：實現設備的高性能和高水平，減少人工用量，確保成品質量穩定可控的技術，避免因人工介入過多而產(chan) 生品質不穩定、受汙染等現象。

5 、全麵自動化技術：具備單機多功能自動化（ FMC 柔性化），使小批量藥物生產(chan) 象大批量流水線生產(chan) 一樣簡便的技術。

6 、潔淨安全化技術：達微超微粉碎機係列嚴(yan) 格按 GMP 標準設計製造（根據客戶要求），能夠滿足製藥粉體(ti) 裝備的特殊要求。

設備特征

1 、安全性強：與(yu) 物料接觸的部位均為(wei) 拋光不鏽鋼，其材質為(wei) 醫藥食品機械通用材質 ( 也可根據用戶要求改為(wei) 其它金屬材質 ) ，避免砷、鎘、汞、鉛、銅等重金屬混入。

2 、潔淨衛生：內(nei) 外麵平滑、一機多用、減少汙染、減輕洗淨作業(ye) 負擔；粉碎過程全密閉無粉塵溢出，充分改善作業(ye) 環境，有效成份不損失。

3 、采用複合（透明）隔聲罩，噪音大大降低。

4 、易拆卸 ( 組裝）、易清洗、易換料。可用水、壓縮空氣、酒精、蒸汽等清洗、消毒。

5 、操作簡便：容量佳適配、確保物料完全排出，操作和換料簡便。

6 、維護方便：結構緊湊、占地麵積小，維修養(yang) 護方便。

7 、改善環境：全密閉作業(ye) 絕無粉塵溢出、有效成份不損失、無藥渣產(chan) 生，可改善工作環境。

8 、提高效率： 100% 粉碎，無藥渣剩餘(yu) 。高速撞擊力和剪切力的雙向作用，大地縮短了粉碎時間，提高粉碎效率。

9 、廣譜適應：對於(yu) 任何纖維狀、高韌性、高硬度或有一定含水率的物料均可適應。對花粉及其它孢子植物等要求打破細胞壁的物料，其破壁率高於(yu) 98% 。同時適應幹式和濕式粉碎。濕式粉碎時可加入水、酒精或其它液體(ti) 。

10 、溫度可控：通過配置可進行高溫、常溫、低溫或超低溫的微粉碎，可以保持物料的原有理化性質和活性成份。給磨筒外壁的夾套通入冷水。通過調節冷卻水的溫度和流量可控製粉碎溫度。低溫粉碎，冷凍係統低溫度可達零下 35 ℃ (XDW-F100C 高檔低溫配置具備此功能 ) 。

物料適應

廣泛用於(yu) 動植物 礦物中藥材的單味或複方粉末,特別適用於(yu) 強纖維性 韌性植物,單做或含量超過15%的高糖 粘性物料需要有製冷係統.

產(chan) 能 kg/h

普通中藥材 ( 食品 )10-150kg/h ， -300 目 90-9 8 % 。靈芝孢子粉產(chan) 量 4- 10 kg/h （ 2500 目） ，破壁率 90-9 8 % 。

整機外觀

全不鏽鋼外觀 ，可放置 10(30)萬(wan) 級GMP車間

交貨期

45 個(ge) 工作日

其他說明

電源:3相/380; 水循環冷卻係統

名 稱

型號及規格

單 位

數量

備 注

主

機

部

分

1

主機

XDW- F 100 C

台

1

2

隔聲罩

鋁合金櫃架雙層鋼化玻璃

套

1

3

冷凍機組

30 匹

台

1

不鏽鋼外觀

附

件

部

分

1

鎖緊扳手

不鏽鋼

件

1

2

控製配電櫃

噴塑

台

1

3

冷凍管

Φ19×30mm

根

2

1 0 米 / 根

4

保溫管

根

13

1.7 米 / 根

5

不鏽鋼料盒

隻

2

6

料筒密封矽膠管

Φ 4 ×6mm

米

4

7

喉箍

個(ge)

8

8

鋼絲(si) 繩

6 根 / 套

套

1

9

介質

Φ20×400mm

根

490

介質木箱 2 個(ge)

10

篩板

不鏽鋼

件

1

11

水管支架

不鏽鋼

件

1

12

控製連接線

穿金屬軟管

根

1

13

冷凍機連接線

穿金屬軟管

根

2

包

裝

箱

及

設備固定附件

1

介質箱

個(ge)

2

2

磨筒固定架

個(ge)

1

3

主機包裝箱

套

1

4

冷凍機包裝箱

個(ge)

1

5

電機罩

不鏽鋼

套

1

6

傳(chuan) 動軸防護罩

不鏽鋼

件

1

7

隔音罩包裝箱

套

1

名稱

品牌

型號

數量

電源總開關(guan)

耀華

3HZ1-100/300,100A

1

時間繼電器

無錫明達

JSS20-AE ， 110V

1

交流接觸器

耀華

CJX2-1210 ， 110V

13

交流接觸器

耀華

CJX2 － 4011 ， 110V

4

空氣延時頭

天水二一三

SK4-224d

3

空氣延時頭

天水二一三

SK4-324d

1

帶燈綠色按鈕

耀華

LA38

3

綠色按鈕開關(guan)

耀華

LA38

2

紅色停止按鈕

耀華

LA38

4

電源指示燈

耀華

AC110V

1

液位警界燈

耀華

AC24V

1

熔斷器座

耀華

RT18-32

4

熔芯

耀華

2A

4

隔離變壓器

耀華

BK150

1

輔助觸頭

耀華

F4 － 20

1

航空插頭

國產(chan)

30 芯

2 套

接線端子

國產(chan)

2.5 平方

28

溫度控製顯示儀(yi)

上海精創

EK3010

1

型號

DWL30

機組特性

製冷量

KW

65.6

Kcal/h

45757.16

TR

15.13

整機功率

KW

23.1

整機運轉電流

A

47.15

壓縮機

數量

1台

輸入功率

KW

22

工作電流

A

42

工作電壓

V

380

循環防凍液

水管接口直徑

mm

20

種類

乙二醇兌(dui) 水1：1

冷凝風機

輸入功率

KW

1.6

工作電流

A

3.5

增壓泵

輸入功率

KW

0.151

揚程

m

8

流量

L/min

100

循環泵

輸入功率

KW

0.125

揚程

m

20

流量

L/min

33

防凍液水箱容積

L

320

外形尺寸

長

mm

2500

寬

mm

1350

高

mm

1450

製冷劑

404A

製冷劑充注量（ kg ）

18.2

低 製冷 溫度(可調)

-10 ～- 35 ℃

整機重量

kg

1500

序號

名稱

品牌

產(chan) 地

備注

1

壓縮機

富士豪

意大利

30HP

2

微電腦溫度控製儀(yi)

精創

上海

上海

3

交流接觸器

耀華

浙江

國產(chan) 名牌

4

斷路保護器

施耐德

法國

進口品牌

5

翅片式冷凝器

東(dong) 威

江蘇鹽城

國產(chan)

6

儲(chu) 液器

法斯克

天津

國產(chan)

7

冷凝風機

馬爾

杭州

國產(chan)

8

膨脹閥

丹佛斯

法國

進口

9

電磁閥

艾口

美國

國產(chan)

10

濾芯

法斯克

天津

國產(chan)

11

板式換熱器

烽煌

杭州

國產(chan)

12

壓力表

鴻森

浙江

國產(chan)

13

壓力控製器

丹佛斯

法國

進口

14

增壓泵

威樂(le)

法國

進口

15

循環泵

利歐

上海

國產(chan)

16

製冷劑

金典

浙江

國產(chan)
