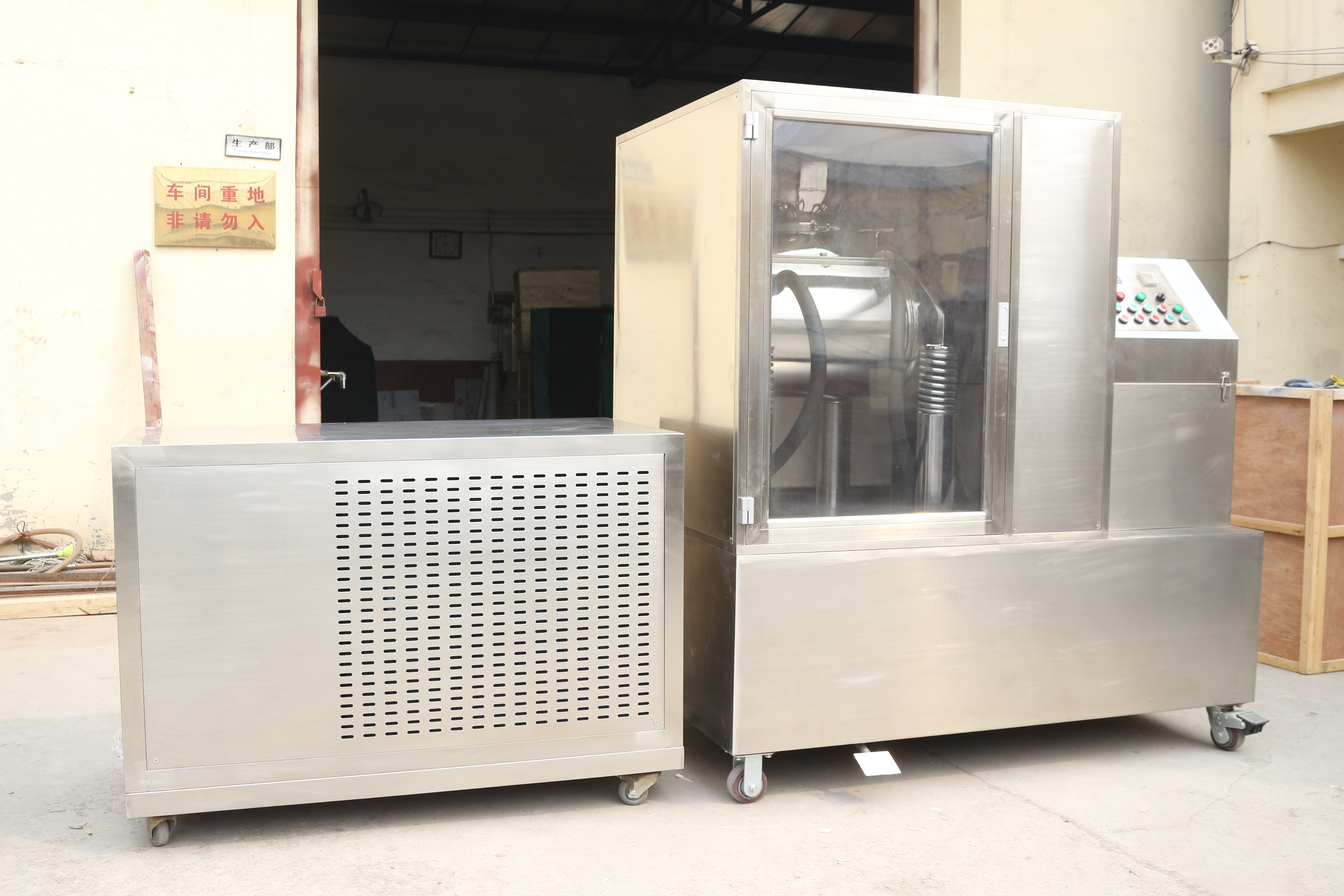

XDW-40B(低溫）靈芝孢子粉細胞破壁機

型號

項目

XDW- 40 B 靈芝孢子粉細胞破壁 機

主機

係統

用途

該設備能夠用於(yu) 超細粉碎(細胞破壁)。可適用於(yu) 任何纖維狀、塊狀、粘性、韌性、特硬等物料的粉碎。

功率KW

4 （電壓：380V（三項））安徽皖南電機

主軸承

進口NSK

磨筒公稱容積

40 L

磨筒壁厚

1 2 mm

翻轉限位

雙螺旋式

翻轉機構

全密閉結構支撐 ，全自動反轉。

磨介材質

食品藥品級 304 不鏽鋼

介質尺寸

直徑 20× 340mm

研磨方式

振動式

振幅

6.0 mm 可調

料筒

2隻

裝料量

10 L

冷卻係統

冷卻連接

橡膠軟管+保溫管連接

冷卻 配置

全密閉 6 P,- 25 攝氏度 （低 -30攝氏度）

降溫 方式

壓縮機 ;法國泰康 原裝進口

功率KW

4 .5(380V)

水套

全 水套帶保溫

製冷媒介

冷卻液

冷卻水連接方式

保溫軟連接

溫控器

有

電器控製

重要元件由引進技術生產(chan) ,其餘(yu) 國產(chan) 件. 可編程序控製器 PLC觸摸屏控製

隔音罩

低噪音不鏽鋼隔音罩

外型尺寸 (mm)

主機: L 1 68 0 × W 96 0 × H1 82 0

製冷機: L 1355 × W 750 × H9 4 0

重量(KG)

主機: 110 0KG 製冷機: 38 0KG

設備技術

1 、全密閉不分級技術：為(wei) 保存藥效成份而采用的全密閉多磨不篩技術，有效避免產(chan) 生藥效成份偏析和損失、因粉塵溢出而汙染環境等現象。

2 、壓縮式微粉碎技術：為(wei) 提高粉碎效率和效果，運用高速撞擊力和剪切力，使物料在磨筒內(nei) 受到介質的擠壓、揉捏和撕裂作用，大地縮短粉碎時間，提高了粉碎效率；同時因物料呈流態化且每一顆粒具有相同的受力狀態，其自有粘性作用可使成品形成分散均勻和精密複合化的微粒子團，增加密實度和提高生物利用度，提高微粉碎效果和技術。

3 、動態優(you) 化技術：按物料的不同特性，在提高微粉碎效率和效果的同時，進行佳優(you) 化適配的技術。

4 、機電一體(ti) 化技術：實現設備的高性能和高水平，減少人工用量，確保成品質量穩定可控的技術，避免因人工介入過多而產(chan) 生品質不穩定、受汙染等現象。

5 、全麵自動化技術：具備單機多功能自動化（ FMC 柔性化），使小批量藥物生產(chan) 象大批量流水線生產(chan) 一樣簡便的技術。

6 、潔淨安全化技術：達微超微粉碎機係列嚴(yan) 格按 GMP 標準設計製造，能夠滿足製藥粉體(ti) 裝備的特殊要求。

設備特征

1 、安全性強：與(yu) 物料接觸的部位均為(wei) 拋光不鏽鋼，其材質為(wei) 醫藥食品機械通用材質 ( 也可根據用戶要求改為(wei) 其它金屬材質 ) ，避免砷、鎘、汞、鉛、銅等重金屬混入。

2 、潔淨衛生：內(nei) 外麵平滑、一機多用、減少汙染、減輕洗淨作業(ye) 負擔；粉碎過程全密閉無粉塵溢出，充分改善作業(ye) 環境，有效成份不損失。

3 、采用複合（透明）隔聲罩，噪音大大降低。

4 、易拆卸 ( 組裝）、易清洗、易換料。可用水、壓縮空氣、酒精、蒸汽等清洗、消毒。

5 、操作簡便：容量佳適配、確保物料完全排出，操作和換料簡便。

6 、維護方便：結構緊湊、占地麵積小，維修養(yang) 護方便。

7 、改善環境：全密閉作業(ye) 絕無粉塵溢出、有效成份不損失、無藥渣產(chan) 生，可改善工作環境。

8 、提高效率： 100% 粉碎，無藥渣剩餘(yu) 。高速撞擊力和剪切力的雙向作用，大地縮短了粉碎時間，提高粉碎效率。

9 、廣譜適應：對於(yu) 任何纖維狀、高韌性、高硬度或有一定含水率的物料均可適應。對花粉及其它孢子植物等要求打破細胞壁的物料，其破壁率高於(yu) 98% 。同時適應幹式和濕式粉碎。濕式粉碎時可加入水、酒精或其它液體(ti) 。

10 、溫度可控：通過配置可進行高溫、常溫、低溫或超低溫的微粉碎，可以保持物料的原有理化性質和活性成份。給磨筒外壁的夾套通入冷水。通過調節冷卻水的溫度和流量可控製粉碎溫度。低溫粉碎，冷凍係統低溫度可達零下 35 ℃ ( 高檔低溫配置 ) 。

物料適應

廣泛用於(yu) 動植物 礦物中藥材的單味或複方粉末,特別適用於(yu) 強纖維性 韌性植物,單做或含量超過15%的高糖 粘性物料需要有製冷係統.

產(chan) 能 kg/h

普通中藥材 ( 食品 ) 3.6 - 20 kg/h ， - 3 00 目 90- 9 8 % 。靈芝孢子粉產(chan) 量 1.2 - 3.6 kg/h （ 2500 目） ，破壁率 90- 9 8% 以上。

整機外觀

不鏽鋼全封閉

放置場地

可放於(yu) GLP實驗室或10萬(wan) 級GMP車間

交貨周期

4 0個(ge) 工作日

其他說明

電源:3相/380; 循環冷卻係統

名 稱

型號及規格

單 位

數量

備 注

主

機

部

分

1

主機

XDW- 40 B

台

1

2

隔聲罩

台

1

不鏽鋼外觀

3

冷凍機

6P

台

1

附

件

部

分

1

緊固套筒

19

套

1

2

冷凍管

根

2

5 米 / 根

3

保溫管

根

7

1.8 米 / 根

4

料筒

不鏽鋼

隻

1

5

料筒密封圈

件

1

6

卡箍螺栓

套

1

7

喉箍

Φ 13 -20

個(ge)

8

8

篩板密封墊

食品橡膠

件

2

9

傳(chuan) 動軸防護罩

件

1

包

裝

箱

及

固定附件

1

主機包裝箱

個(ge)

1

2

附件箱

個(ge)

1

3

固定套

Φ 75 ×Φ 90 ×36

件

4

4

雙頭螺栓

M12 ×320

件

5

其它

電源連接線（穿金屬軟管） 1 根

項 目

姓 名

日 期

備 注

裝箱負責人

質檢人員

型號

DWL06

機組特性

製冷量

KW

11

Kcal/h

4748.92

TR

1.57

整機功率

KW

4.5

整機運轉電流

A

12

壓縮機

數量

1台

輸入功率

KW

4.4

工作電流

A

8.8

工作電壓

V

380

循環防凍液

水管接口直徑

mm

14

種類

乙二醇兌(dui) 水1：1

冷凝風機

輸入功率

KW

0.55

工作電流

A

1.25

增壓泵

輸入功率

KW

0.093

揚程

m

6

流量

L/min

57

循環泵

輸入功率

KW

0.125

揚程

m

20

流量

L/min

33

防凍液水箱容積

L

90

外形尺寸

長

mm

1355

寬

mm

750

高

mm

940

製冷劑

R404A

製冷劑充注量（ kg ）

3.5

低 製冷 溫度(可調)

-10 ～- 25 ℃

整機重量

kg

380

序號

名稱

品牌

產(chan) 地

備注

1

壓縮機

泰康

法國

6HP

2

微電腦溫度控製儀(yi)

精創

上海

上海

3

交流接觸器

耀華

浙江

國產(chan) 名牌

4

斷路保護器

施耐德

法國

進口品牌

5

翅片式冷凝器

東(dong) 威

江蘇鹽城

國產(chan)

6

儲(chu) 液器

法斯克

天津

國產(chan)

7

冷凝風機

馬爾

杭州

國產(chan)

8

膨脹閥

丹佛斯

法國

進口

9

電磁閥

鴻森

浙江

國產(chan)

10

過濾器

鴻森

浙江

國產(chan)

11

板式換熱器

烽煌

浙江

國產(chan)

12

壓力表

鴻森

浙江

國產(chan)

13

壓力控製器

丹佛斯

法國

進口

14

增壓泵

威樂(le)

法國

進口

15

循環泵

利歐

上海

國產(chan)

16

製冷劑

金典

浙江

國產(chan)
