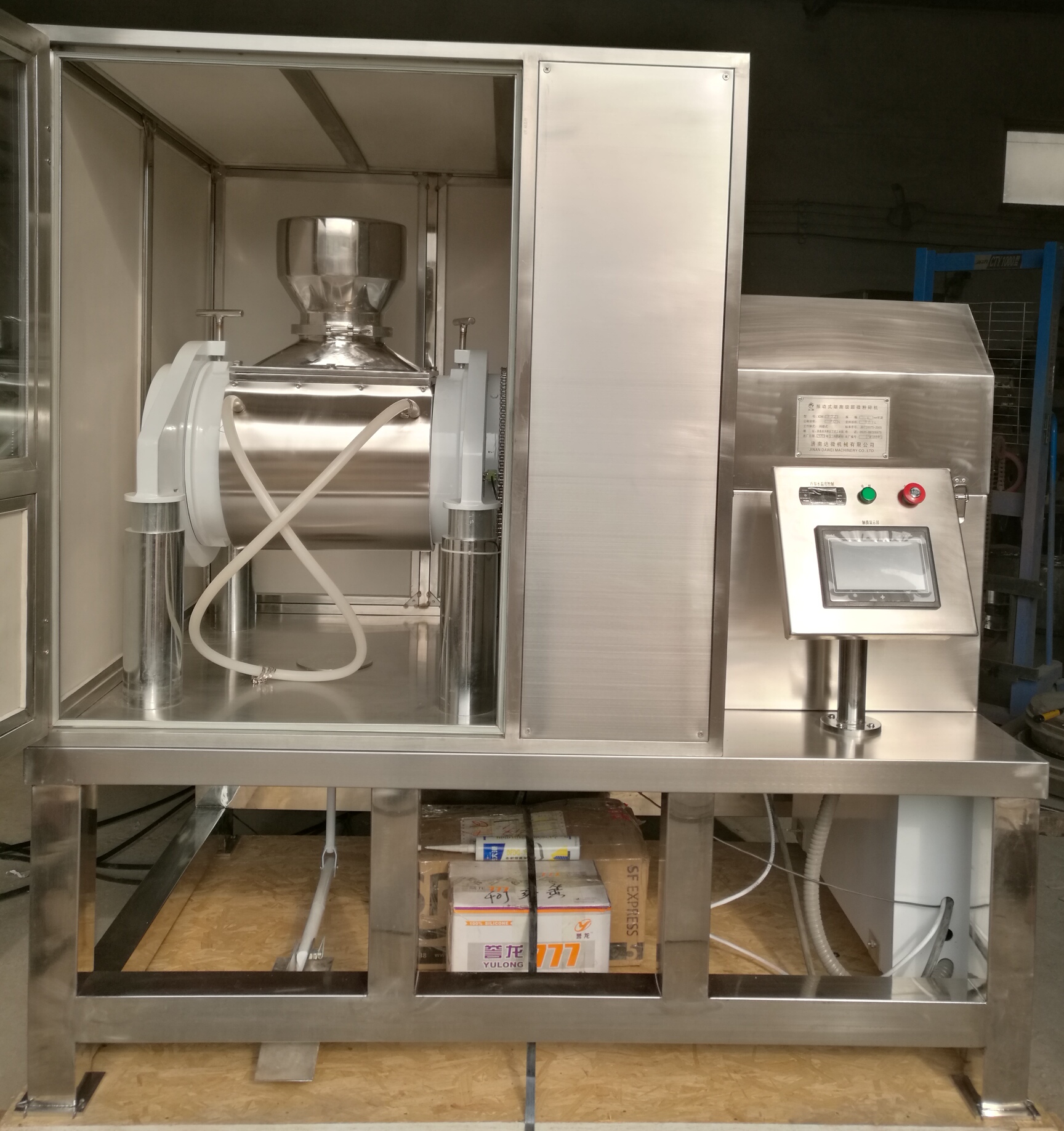

XDW-40J型細胞級超微粉碎機

型號

項目

XDW- 40 J 超微粉碎機（細胞破壁機）

主機

係統

用途

該設備能夠用於(yu) 超細粉碎（細胞破壁）。可適用於(yu) 任何纖維狀、塊狀、粘性、韌性、特硬等物料的粉碎。

功率KW

4 （電壓：380V（三相））安徽皖南電機

主軸承

進口NSK

公稱容積

40 L

磨筒壁厚

1 2 mm

翻轉限位

雙螺旋式

翻轉機構

全密閉結構支撐 ，全自動反轉。

磨介材質

食品藥品級304不鏽鋼

介質尺寸

直徑 20X 342mm

研磨方式

振動式

振幅

6.0 mm 可調

料筒

2隻

裝料量

10 L

冷卻係統

冷卻連接

橡膠軟管

低溫配置

水循環

功率KW

/

水套

外水套帶保溫

製冷方式

自來水循環冷卻

冷卻水連接方式

橡膠軟管連接

溫控器

/

電器控製

重要元件由引進技術生產(chan) ,其餘(yu) 國產(chan) 件. 控製係統：觸摸屏

隔音罩

低噪音不鏽鋼隔音罩

外型尺寸（mm ）

主機: L 1 68 0 × W 115 0 × H1 82 0

重量(KG)

主機: 110 0KG

設備技術

1 、全密閉不分級技術：為(wei) 保存藥效成份而采用的全密閉多磨不篩技術，有效避免產(chan) 生藥效成份偏析和損失、因粉塵溢出而汙染環境等現象。

2 、壓縮式微粉碎技術：為(wei) 提高粉碎效率和效果，運用高速撞擊力和剪切力，使物料在磨筒內(nei) 受到介質的擠壓、揉捏和撕裂作用，大地縮短粉碎時間，提高了粉碎效率；同時因物料呈流態化且每一顆粒具有相同的受力狀態，其自有粘性作用可使成品形成分散均勻和精密複合化的微粒子團，增加密實度和提高生物利用度，提高微粉碎效果和技術。

3 、動態優(you) 化技術：按物料的不同特性，在提高微粉碎效率和效果的同時，進行佳優(you) 化適配的技術。

4 、機電一體(ti) 化技術：實現設備的高性能和高水平，減少人工用量，確保成品質量穩定可控的技術，避免因人工介入過多而產(chan) 生品質不穩定、受汙染等現象。

5 、全麵自動化技術：具備單機多功能自動化（ FMC 柔性化），使小批量藥物生產(chan) 象大批量流水線生產(chan) 一樣簡便的技術。

6 、潔淨安全化技術：達微超微粉碎機係列嚴(yan) 格按 GMP 標準設計製造，能夠滿足製藥粉體(ti) 裝備的特殊要求。

設備特征

1 、安全性強：與(yu) 物料接觸的部位均為(wei) 拋光不鏽鋼，其材質為(wei) 醫藥食品機械通用材質 ( 也可根據用戶要求改為(wei) 其它金屬材質 ) ，避免砷、鎘、汞、鉛、銅等重金屬混入。

2 、潔淨衛生：內(nei) 外麵平滑、一機多用、減少汙染、減輕洗淨作業(ye) 負擔；粉碎過程全密閉無粉塵溢出，充分改善作業(ye) 環境，有效成份不損失。

3 、采用複合（透明）隔聲罩，噪音大大降低。

4 、易拆卸 ( 組裝）、易清洗、易換料。可用水、壓縮空氣、酒精、蒸汽等清洗、消毒。

5 、操作簡便：容量佳適配、確保物料完全排出，操作和換料簡便。

6 、維護方便：結構緊湊、占地麵積小，維修養(yang) 護方便。

7 、改善環境：全密閉作業(ye) 絕無粉塵溢出、有效成份不損失、無藥渣產(chan) 生，可改善工作環境。

8 、提高效率： 100% 粉碎，無藥渣剩餘(yu) 。高速撞擊力和剪切力的雙向作用，大地縮短了粉碎時間，提高粉碎效率。

9 、廣譜適應：對於(yu) 任何纖維狀、高韌性、高硬度或有一定含水率的物料均可適應。對花粉及其它孢子植物等要求打破細胞壁的物料，其破壁率高於(yu) 98% 。同時適應幹式和濕式粉碎。濕式粉碎時可加入水、酒精或其它液體(ti) 。

10 、溫度可控：通過配置可進行高溫、常溫、低溫或超低溫的微粉碎，可以保持物料的原有理化性質和活性成份。給磨筒外壁的夾套通入冷水。通過調節冷卻水的溫度和流量可控製粉碎溫度。低溫粉碎，冷凍係統低溫度可達零下 35 ℃ ( 高檔低溫配置 ) 。

物料適應

廣泛用於(yu) 動植物 礦物中藥材的單味或複方粉末,特別適用於(yu) 強纖維性 韌性植物,單做或含量超過15%的高糖 粘性物料需要有製冷係統.

產(chan) 能 kg/ h

普通中藥材 ( 食品 ) 3.6 - 30 kg/h ， - 3 00 目 90- 9 8 % 。靈芝孢子粉產(chan) 量 1.2 - 3.6 kg/h （ 2500 目） ，破壁率 90- 9 8% 以上。

整機外觀

台桌式局部不鏽鋼外觀

放置場地

可放於(yu) 前處理車間或普通食品車間

交貨周期

5 0個(ge) 工作日

其他說明

電源:3相/380; 水循環冷卻係統

名 稱

型號及規格

單 位

數量

備 注

主

機

部

分

1

主機

XDW- 40J

台

1

2

隔聲罩

台

1

不鏽鋼外觀

附

件

部

分

1

緊固套筒

19

套

1

2

冷凍管

根

2

5 米 / 根

3

料筒

不鏽鋼

隻

1

4

料筒密封圈

件

1

5

卡箍螺栓

套

1

6

喉箍

Φ 13 -20

個(ge)

10

9

傳(chuan) 動軸防護罩

件

1

包

裝

箱

及

固定附件

1

主機包裝箱

個(ge)

1

2

附件箱

個(ge)

1

3

固定套

Φ 75 ×Φ 90 ×36

件

4

4

雙頭螺栓

M12 ×320

件

5

其它

項 目

姓 名

日 期

備 注

裝箱負責人

質檢人員
